Kroki Editörü 2 (web)

Kroki Editörü 2

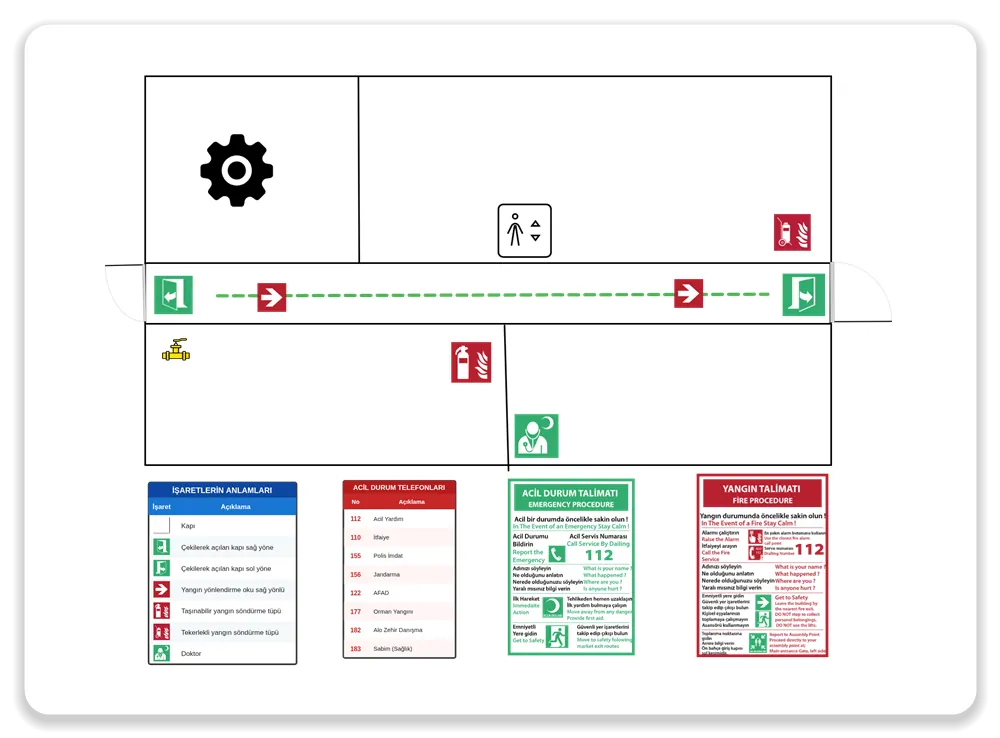

Kurulum gerektirmeyen Meditek Kroki Editörü 2 ile tahliye planlarını, acil durum krokilerini ve güvenlik işaretli çizimleri doğrudan tarayıcınızda hazırlayın. Hazır şablonlar, güvenlik işaretleri galerisi, acil durum telefonları ve talimat tabloları ile çizimlerinizi dakikalar içinde tamamlayıp PDF/PNG olarak dışa aktarabilirsiniz.

Uygulamaya Git

Kurulum Gerektirmez

Tarayıcı üzerinden çalışır; herhangi bir kurulum yapmadan her yerden erişebilirsiniz.

Güvenlik İşaretleri

Yangın, acil durum ve güvenlik işaretleri hazır galeride sunulur; sürükleyip çiziminize ekleyebilirsiniz.

Hazır Şablonlar

Hazır şablonlar ile tahliye planı ve acil durum krokilerinizi dakikalar içinde oluşturabilirsiniz.

Talimat ve Tablolar

Acil durum telefonları, yangın talimatı, işaret anlam tablosu ve ATEX bölge lejantı tek tıkla çizime eklenir.

PDF/PNG Dışa Aktarma

Çizimlerinizi PDF veya PNG olarak dışa aktarıp kolayca yazdırabilir ve paylaşabilirsiniz.

Hassas Çizim Araçları

Ölçü çizgisi, cetvel, katman ve hizalama araçları ile düzenli ve ölçekli çizimler yapabilirsiniz.

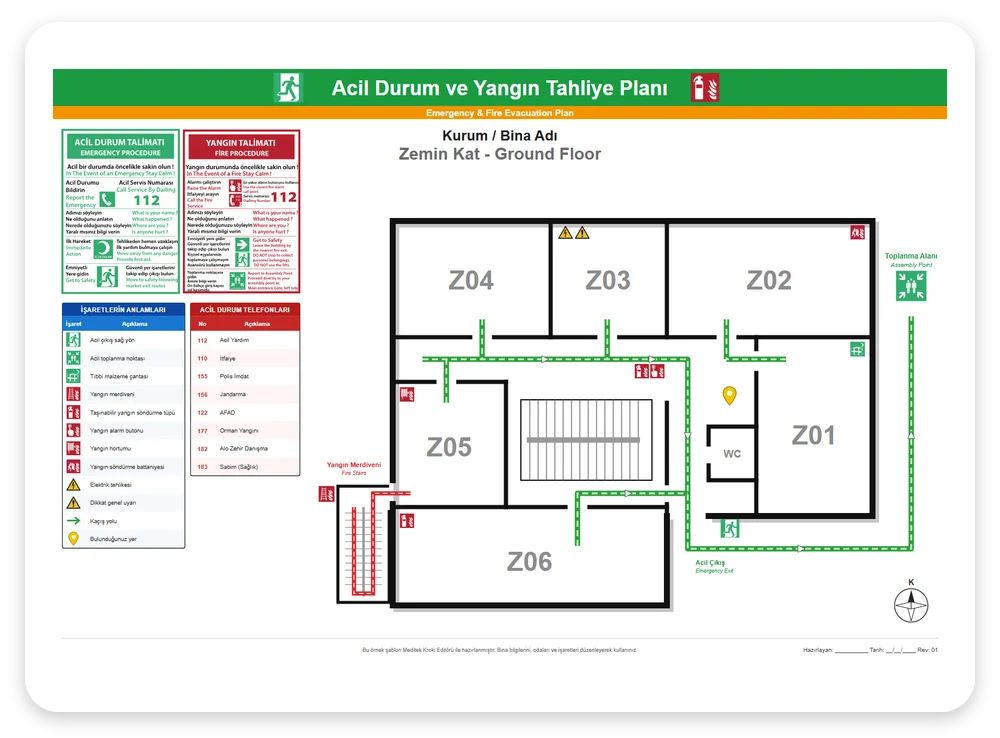

Tahliye planınız üç adımda hazır

Meditek Kroki Editörü 2, iş sağlığı ve güvenliği profesyonellerinin acil durum planlarında ihtiyaç duyduğu kat krokilerini, tahliye yollarını ve güvenlik işaretlerini tek bir ekranda hazırlaması için geliştirildi. Kurulum, lisans anahtarı ya da eklenti gerekmez; bir tarayıcı yeterlidir.

1

Planı çizin

Dikdörtgen, çizgi ve mimari şekillerle duvarları, kapıları, pencereleri ve merdivenleri yerleştirin. Mıknatıs yapışma ve açı sabitleme ile çizgiler kendiliğinden birleşir.

2

İşaretleri yerleştirin

Galeriden acil çıkış, yangın söndürme, uyarı ve zorunluluk işaretlerini sürükleyip bırakın. Tahliye rotasını çizin; işaret anlam tablosu kendiliğinden oluşur.

3

Yazdırın ve paylaşın

Krokiyi A3/A4/A5 PDF olarak yazdırın; PNG, JPG, SVG ya da animasyonlu HTML/GIF olarak dışa aktarıp e-posta veya USB ile paylaşın.

276+

güvenlik ve mimari işaret

6

dışa aktarma biçimi

TR / EN

hazır acil durum ve yangın talimatları

0

kurulum; tarayıcıda çalışır

Neler yapabilirsiniz?

Çizim ve ölçü

Serbest çizim (otomatik düzgünleştirme), düz çizgi, dikdörtgen, daire, üçgen ve çokgenler
Milimetre cinsinden ölçü çizgisi ve kenar cetvelleri
Çizgi uçlarına ok, üçgen, baklava veya daire; kesikli ve noktalı çizgi stilleri
Kenarları gizlenebilen dikdörtgenlerle L, U, T biçimli duvarlar
Kapı, pencere, merdiven ve asansör sembolleri

İşaretler ve tablolar

Yasaklayıcı, uyarı, zorunluluk, acil çıkış ve yangın söndürme işaretleri; Türkçe karakter duyarsız arama
Çizimdeki işaretleri tarayıp kendiliğinden oluşan İşaret Anlam Tablosu
Düzenlenebilir Acil Durum Telefonları tablosu (112, 110, 155, 156, 122, 177, 182, 183)
Tek tıkla eklenen Türkçe/İngilizce Acil Durum ve Yangın Talimatları
IEC 60079-10-1/10-2 uyumlu ATEX tehlikeli bölge desenleri ve lejantı

Tahliye rotası animasyonu

Tıklayarak çizilen, köşeli kaçış yolları
Rota boyunca akan yürüyen adam, ok, üçgen, daire veya kare işaretleri
Renk, sayı, boyut ve hız ayarı
Animasyonu tek dosyalık, çevrimdışı çalışan interaktif HTML ya da hareketli GIF olarak paylaşma

Dosya ve çalışma kolaylığı

Çalışmayı .mdtk dosyası olarak kaydedip daha sonra açarak düzenlemeye devam etme
Tarayıcıda otomatik kayıt; sayfa kapansa da çizim kaybolmaz
Resim ekleme, kamerayla fotoğraf çekme, SVG içe aktarma ve panodan yapıştırma
Katman, hizalama, gruplama, kilitleme, geri al / ileri al ve klavye kısayolları
Tüm çizimi ya da yalnızca seçili nesneleri dışa aktarma

Kimler için?

İSG uzmanları

Acil durum planlarına eklenecek kat krokilerini ve tahliye planlarını hızla hazırlayın.

OSGB'ler

Hizmet verdiğiniz her işyeri için tutarlı görünümde krokiler üretin, dosyaları saklayıp güncelleyin.

İşletmeler

Yerleşim değiştiğinde krokinizi kendiniz güncelleyin; ekipman ve çıkış noktalarını anında gösterin.

Bina ve site yönetimleri

Kat ve blok tahliye planlarını hazırlayıp panolara asılacak baskılar alın.

Sık sorulan sorular

Kurulum gerekiyor mu?

Hayır. Kroki Editörü 2 web tabanlıdır; güncel bir tarayıcıyla kroki.meditek.net adresinden doğrudan kullanılır.

Çizimlerimi nasıl saklarım?

Çalışmanızı .mdtk dosyası olarak bilgisayarınıza kaydedebilir, daha sonra “Dosyadan Yükle” ile açıp düzenlemeye devam edebilirsiniz. Tarayıcı ayrıca son çalışmanızı otomatik olarak saklar.

Hangi biçimlerde çıktı alabilirim?

PDF (A3/A4/A5, dikey ya da yatay), PNG, JPG, SVG, interaktif HTML ve hareketli GIF. Doğrudan yazıcıya da gönderebilirsiniz.

Mevcut bir kat planını kullanabilir miyim?

Evet. Plan görselini ya da SVG dosyasını çizime ekleyip üzerine işaretleri ve tahliye rotasını yerleştirebilirsiniz.

Inkscape için Meditek ile farkı nedir?

Inkscape için Meditek, masaüstü Inkscape uygulamasına eklenen bir sembol kütüphanesidir. Kroki Editörü 2 ise kurulum gerektirmeyen, işaret tabloları, talimatlar ve tahliye animasyonu içeren bağımsız bir web uygulamasıdır.
